Automatický kotel na pelety SLOKOV VARIANT SL22A

Popis kotle a hořáku

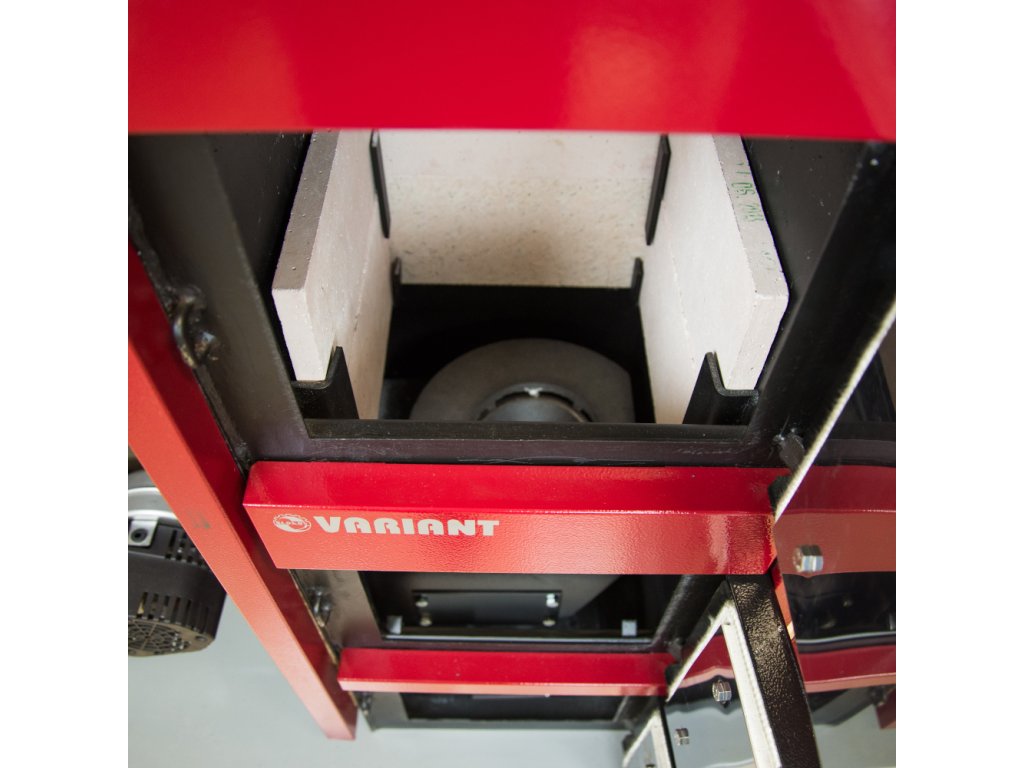

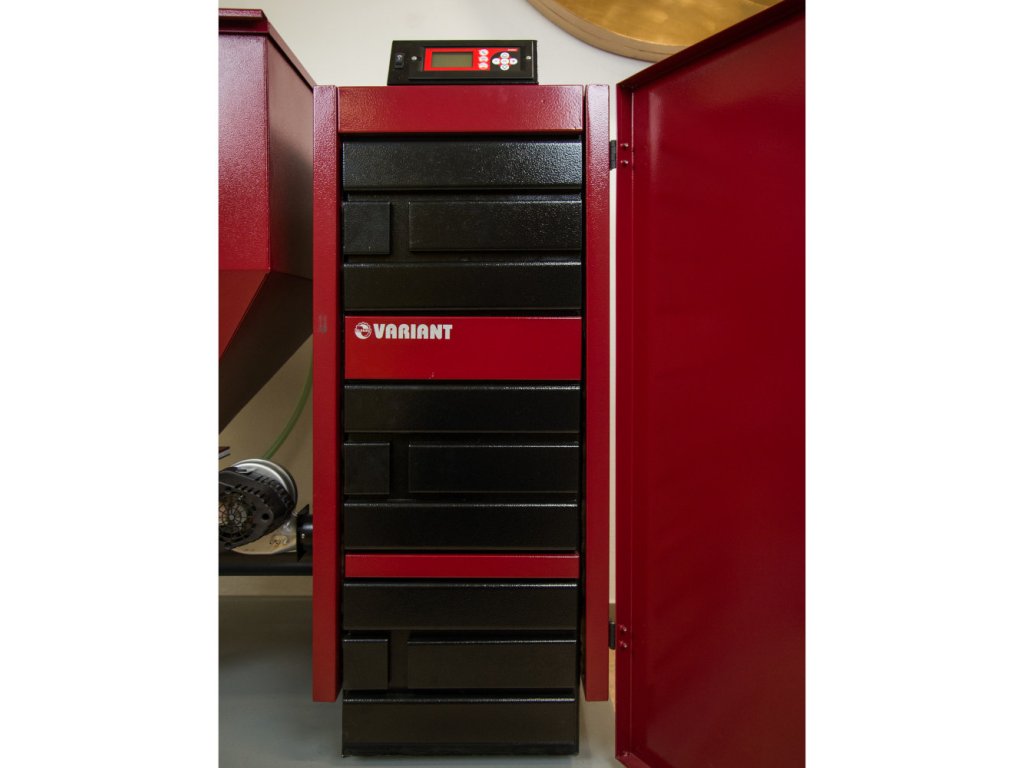

Kotel je svařen z ocelových plechů. Vnitřní prostor je rozdělen na spalovací komoru a výměník, kterým proudí spaliny ke kouřovému hrdlu. Vstup a výstup topné vody je proveden nátrubky s vnitřním 1 ½“ závitem. Kouřovod je v ose kotle na zadní straně.

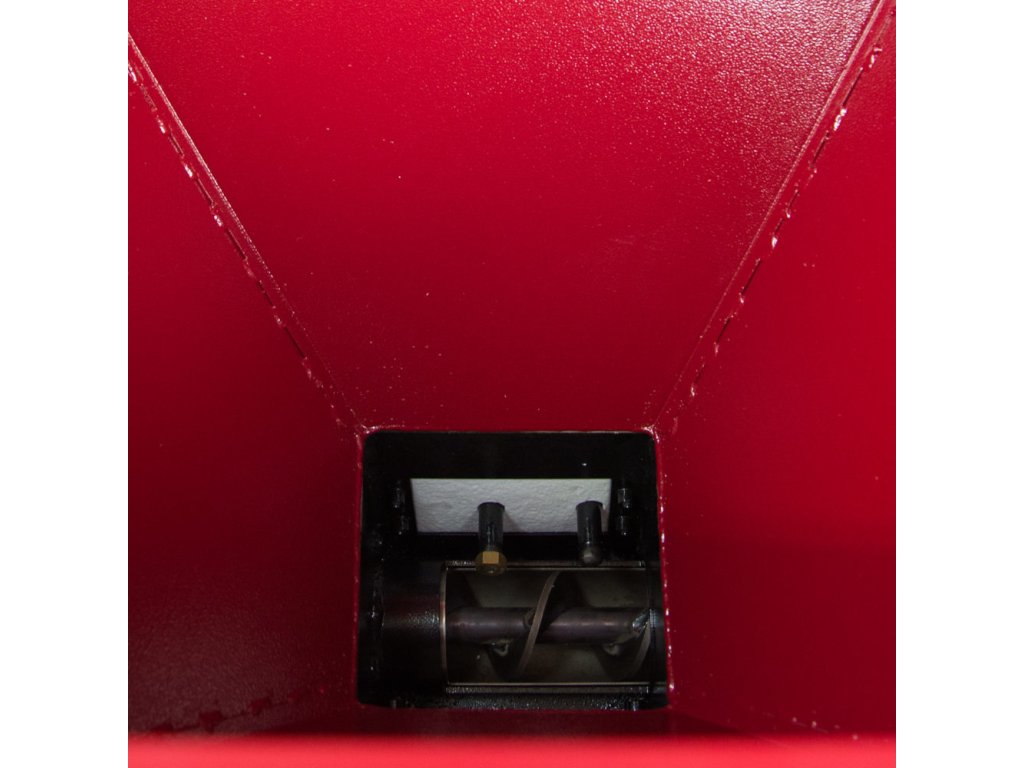

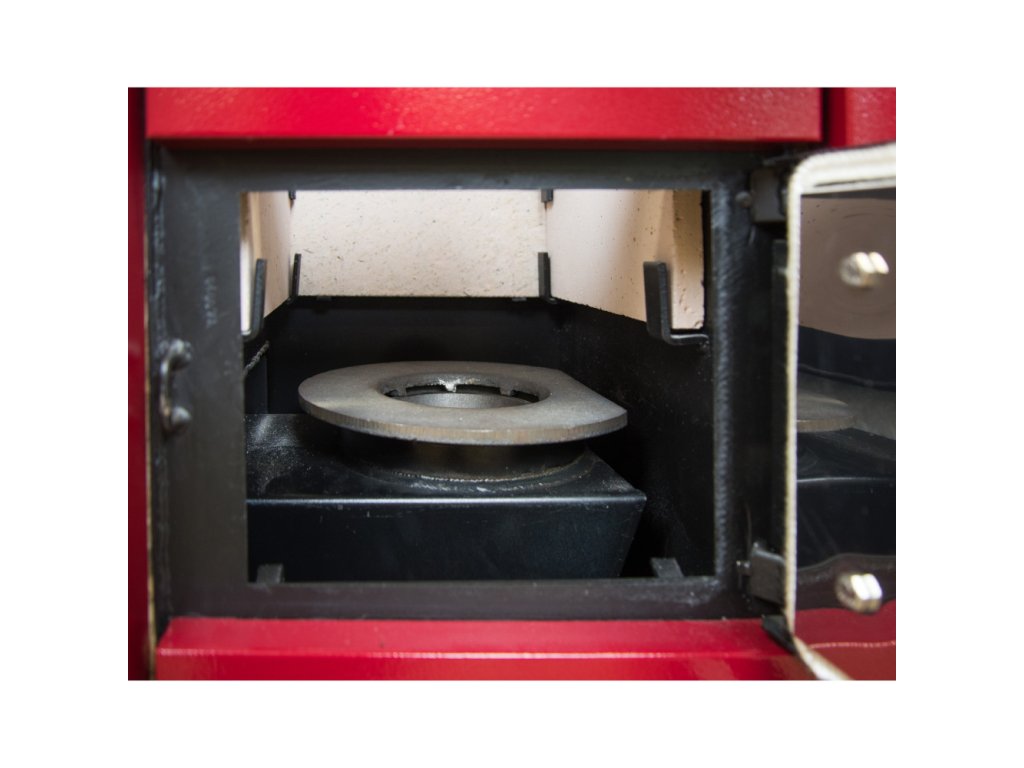

Vlastní spalování paliva zajišťuje hořák umístěný ve spalovací komoře, který pracuje na principu spodní dodávky paliva. Samotné spalování připomíná hoření v kovářské výhni. Z násypky hořáku je palivo dodáváno šnekovým podavačem (motor s převodovkou, šnekovnice) do prostoru výtlačného hrdla. Z výtlačného hrdla je palivo vytlačováno vzhůru na kruhový rošt. Výtlačné hrdlo je umístěno ve směšovači, do kterého je foukán vzduch ventilátorem. Drážkami mezi výtlačným hrdlem a roštem je pak vzduch foukán do nahořelé vrstvy paliva. Pro správnou funkci hořáku je nutné dobře zatmelit (utěsnit tmelem s teplotou použití do 1200°C) drážku mezi roštem a kruhovým nadstavcem směšovače, do kterého je rošt vložen.

Množství spalovacího vzduchu (resp. intenzita rozdmýchávání paliva) je regulovatelné škrtící klapkou na ventilátoru. Vyhořelé palivo – popel a struska – přepadávají přes okraje roštu do popelníku pod směšovačem. Palivo je do spalovací části hořáku dodáváno v cyklech, které jsou nastavitelné na řídící jednotce. Hořák se v automatickém provozu zapíná a vypíná podle požadované teploty topné vody (nastavitelná kotlovým termostatem) nebo podle potřeby tepla v referenční místnosti (externím regulátorem – např. prostorovým termostatem).

Použití kotle, palivo

Ocelové teplovodní kotle VARIANT SL jsou zdrojem tepla vhodným pro vytápění bytů, rodinných domků, provozoven a obdobných objektů s tepelnou ztrátou 8-26 kW. Otopný systém musí být opatřen tlakovou expanzní nádobou a nuceným oběhem otopné vody, s maximálním přetlakem 200 kPa.

Předepsané palivo pro kotel VARIANT SL22A jsou dřevní pelety – C1 průměru 6-10 mm. Pro správnou funkci hořáku je nutné palivo skladovat v suchých prostorech. Dobrá funkce kotle je podmíněna kromě odborné instalace také potřebným komínovým tahem a správnou obsluhou.
